Накрайници за инструментодържачи



DIN 69872 A + B

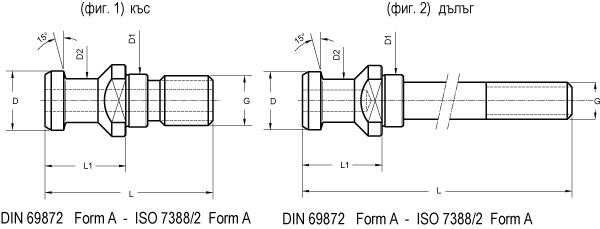

  DIN 69872 форма А


фиг. D  G  L  L1  D1  D2
1 13 M-12  44 24 13 9
1 19 M-16  54 26 17 14
1 23 M-20  65 30 21 17
1 28 M-24  74 34 25 21
2 13 M-10  92 24 13 9
2 13 M-10  144 24 13 9
2 13 M-12  94 24 13 9
2 13 M-12  144 24 13 9
2 19 M-12  92 26 17 14
2 19 M-12  112 26 17 14
2 19 M-12  171 26 17 14
2 19 M-16  93 26 17 14
2 19 M-16  118 26 17 14
2 19 M-16  183 26 17 14
2 23 M-16  100 30 21 17
2 23 M-16  135 30 21 17
2 23 M-16  125 30 21 17
2 28 M-20  154 34 25 21
2 28 M-20  242 34 25 21

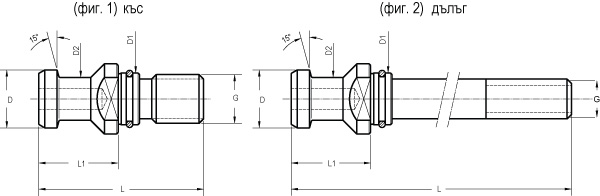

  DIN 69872 форма B


фиг. D  G  L  L1  D1  D2
1 13 M-12  44 24 13 9
1 19 M-16  54 26 17 14
1 23 M-20  65 30 21 17
1 28 M-24  74 34 25 21
2 19 M-16  112 26 17 14
2 19 M-16  118 26 17 14





MAS (403 BT)

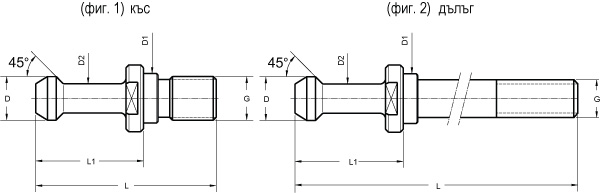

  •  MAS 403 BT - α 45о

    MAS 403 BT - α 45


фиг. D  G  L  L1  D1  D2
1 11 M-12  43 23 12,5  7
1 15 M-16  60 35 17 10
1 19 M-20  70 40 21 14
1 23 M-24  85 45 25 17
(*) 1  15 M-16  57 32,15  17 10
2 11 M-10  90 23 12,5  7
2 11 M-10  145 23 12,5  7
2 11 M-12  94 23 12,5  7
2 11 M-12  143 23 12,5  7
2 15 M-12  100 35 17 10
2 15 M-12  118 35 17 10
2 15 M-12  178 35 17 10
2 15 M-16  100 35 17 10
2 15 M-16  124 35 17 10
2 15 M-16  194 35 17 10
2 19 M-12  210 40 21 14
2 19 M-16  110 40 21 14
2 23 M-20  165 45 25 17



  •  MAS 403 BT - α 45о с проходен отвор за охлаждане
   MAS 403 BT - α 45 с проходен отвор за охлаждане
 D G  L L1  D1  D2    D3
15 М-16 60 35 17 10 4
23 М-24 85 45 25 17 8

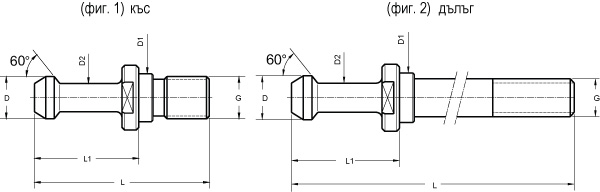

  •   MAS 403 BT - α 60о


MAS 403 BT - α 60



фиг. D  G  L  L1  D1  D2
1 11 M-12  43 23 12,5  7
1 15 M-16  60 35 17 10
1 19 M-20  70 40 21 14
1 23 M-24  85 45 25 17
(*) 1  15 M-16  57 32,15  17 10
2 11 M-10  90 23 12,5  7
2 11 M-10  145 23 12,5  7
2 11 M-12  94 23 12,5  7
2 11 M-12  143 23 12,5  7
2 13 M-10  108 28 12,5  8,5
2 13 M-12  112 28 12,5  8,5
2 15 M-12  100 35 17 10
2 15 M-12  118 35 17 10
2 15 M-12  178 35 17 10
2 15 M-16  100 35 17 10
2 15 M-16  124 35 17 10
2 15 M-16  194 35 17 10
2 23 M-16  160 45 25 17
2 23 M-20  165 45 25 17
2 23 M-20  270 45 25 17

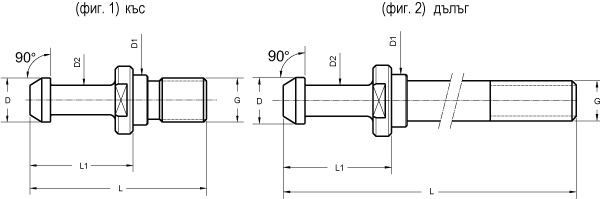

  •   MAS 403 BT - α 90о
  MAS 403 BT - α 90


фиг. D  G  L  L1  D1  D2
1 15 M-16  52 26,75  17 10
1 23 M-24  85 45,20  25 17
1 15 M-16  50 25 17 10
*1  24 M-24  71 31 25 18
1 15 M-16  60 35 17 10
1 23 M-24  85 45 25 17
2 15 M-12  110 26,75  17 10
2 15 M-12  170 26,75  17 10
2 15 M-16  116 26,75  17 10
2 15 M-16  186 26,75  17 10
2 23 M-20  165 45,2  25 17
2 23 M-20  270 45,2  25 17
2 15 M-12  108 25 17 10
2 15 M-12  168 25 17 10
2 15 M-16  114 25 17 10
2 15 M-16  184 25 17 10
2 24 M-20  151 31 25 18
2 24 M-20  256 31 25 18
2 15 M-12  118 35 17 10
2 15 M-12  178 35 17 10
2 15 M-16  124 35 17 10
2 15 M-16  194 35 17 10
2 23 M-20  165 45 25 17
2 23 M-20  270 45 25 17





CAT

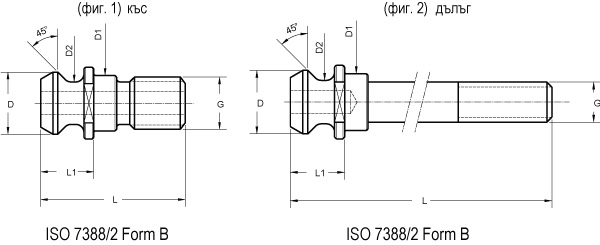

  • CAT- α 45о
  CAT - 45


фиг. D  G  L  L1  D1  D2
1 13,20  M-12  34 11,65  13 9,15
1 18,80  M-16  44,5  16,25  17 12,80
*1  18,80  M-16  44,5  19,10  17 12,80
1 23,90  M-20  56 20,80  21 16,15
1 29 M-24  65,5  25,40  25 19,45
*1  29 M-24  65,5  25,20  25 19,45
2 13,20  M-10  80 11,65  13 9,15
2 13,20  M-12  82 11,65  13 9,15
2 13,20  M-12  132 11,65  13 9,15
2 18,80  M-12  82 16,25  17 12,80
2 18,80  M-12  102 16,25  17 12,80
2 18,80  M-12  161 16,25  17 12,80
2 18,80  M-16  83 16,25  17 12,80
2 18,80  M-16  108 16,25  17 12,80
2 18,80  M-16  173 16,25  17 12,80
2 18,80  M-16  178 19,10  17 12,80
2 23,90  M-16  90 20,80  21 16,15
2 23,90  M-16  125 20,80  21 16,15
2 29 M-20  145 25,40  25 19,45
2 29 M-20  233 25,40  25 19,45



  •  CAT- α 45о  с проходен отвор за охлаждане
  CAT - 45 проходен отвор за охлаждане
D  G  L  L1  D1  D2
18,8  M-16  44,5  16,25  17 12,80
29 M-24  65,5  25,4  25 19,45
